Бренд
|
Munzer |
|
Тип оборудования
|
Горизонтальный токарный станок с ЧПУ |
|
Модель двигателя шпинделя (FANUC)
|
βilP30 / 8000-B |
|
Сечение наружной державки, мм
|
25 x 25 |
|
Масса станка, кг
|
4700 |
|
Модель двигателя оси X / Z
|
Fanuc βisс22/3000 βisс22/3000 |
|
Конус пиноли задней бабки
|
MT5 |
|
В пути
|
В пути |
|
Ход по оси X / Z / Y, мм
|
270 / 810 / - |
|
Ход пиноли задней бабки, мм
|
80 |
|
Система ЧПУ
|
Fanuc 0i Mf(5) Plus |
|
Модель станка
|
7484 |
|
Угол наклона станины
|
30° |
|
Макс. диаметр над станиной, мм
|
Ø600 |
|
Макс. диаметр точения, мм
|
Ø450 |
|
Макс. длина точения, мм
|
685 |
|
Ускоренная подача по оси X / Z / Y, м/мин
|
24 / 24 / - |
|
Точность позиционирования, мм
|
±0.008 |
|
Точность повторного позиционирования, мм
|
0.005 |
|
Торец шпинделя
|
A2-8 |
|
Макс. скорость вращения шпинделя, об/мин
|
2500 |
|
Мощность двигателя шпинделя, кВт
?
Мощность шпинделя, кВт
|
15 / 18.5 |
|
Мощность привода оси X / Z / Y, кВт
|
3 / 3 / - |
|
Размер токарного патрона
|
10 " / 254мм (Тайвань) |
|
Диаметр отверстия шпинделя, мм
|
Ø87 |
|
Макс. крутящий момент, Нм
|
7437 |
|
Подача СОЖ через револьверную головку
|
Включено |
|
Тип задней бабки
|
Ручная с гидравлической программируемой пинолью |
|
Тип револьверной головки
|
С приводом инструмента (BMT55) |
|
Диаметр расточной державки, мм
|
Ø40 |
|
Габаритные размеры станка (Д x Ш x В), мм
|
7470 |
|
Диаметр пиноли задней бабки, мм
|
Ø80 |

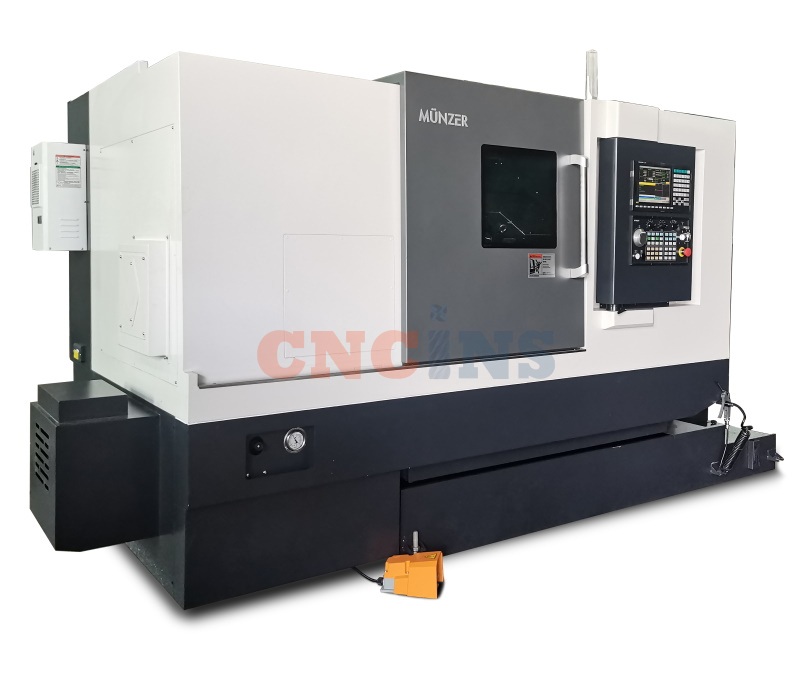

MUNZER TZ-750M

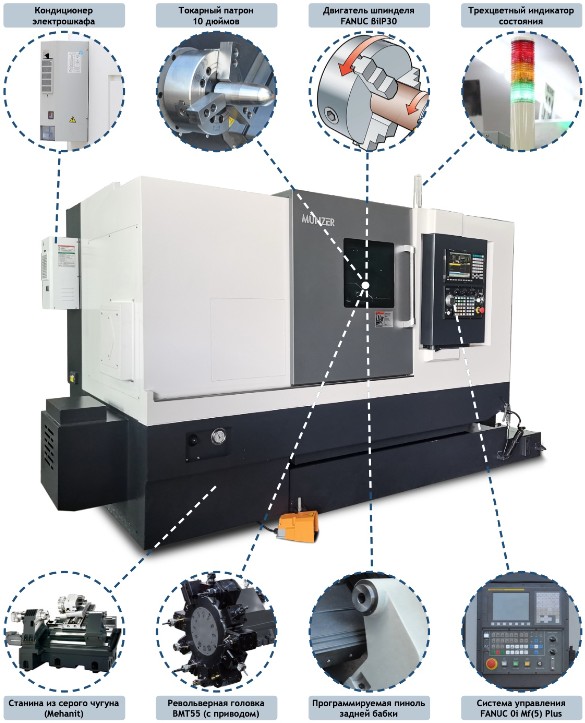

MUNZER TZ-750M - обрабатывающий токарный центр, применяемый как для выполнения высокоточного резания, так и для продолжительной тяжелой обработки. Станки данной серии применяются во всех отраслях машиностроения и авиационно-космической промышленности для обработки различных материалов, включая труднообрабатываемые.

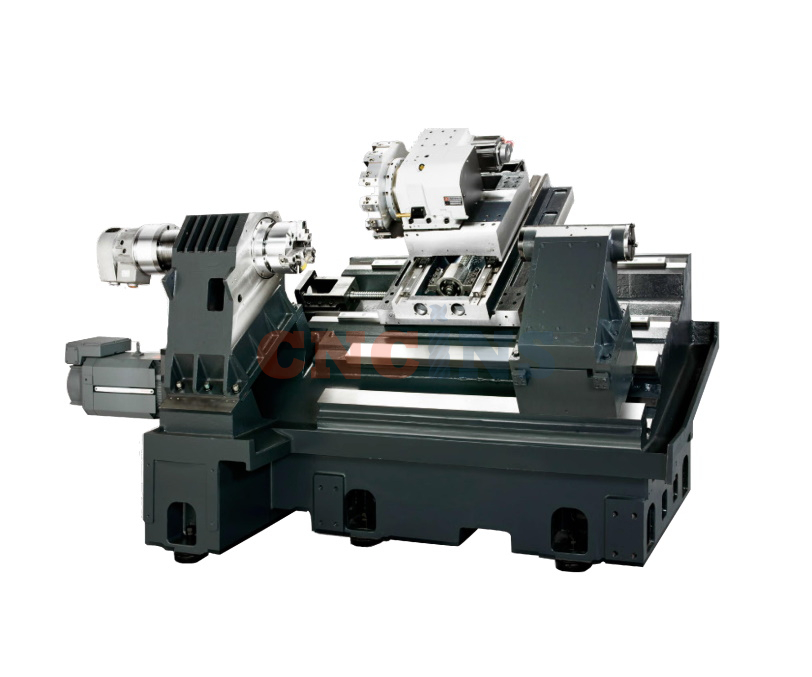

Цельнолитная чугунная станина
В станках серии TZ-750M используется цельнолитная наклонная станина 30° из серого чугуна марки Mehanit, которая отличается высокой прочностью. Все элементы станины рассчитаны методом конечных элементов (FEA), для устранения их перекоса и увеличения демпфирующих свойств. Непосредственно перед обработкой станина проходит несколько этапов старения. Кроме этого все литые детали станины усилены ребрами жесткости, проходят испытания на устойчивость и термостабильность.
Двигатель шпинделя FANUC βilP30Высокопроизводительная токарная обработка на данной модели станка обеспечивается в том числе мощным двигателем модели FANUC βilP30 с максимальной скоростью вращения 2500 об/мин и мощностью 15 / 18,5 кВт. Двигатели FANUC (Япония) отличаются надежностью и высокой эффективностью, поэтому широко применяются в современном станкостроении.
Система ЧПУ
Токарные станки TZ-750M оснащаются системой управления FANUC 0i-MF(5) Plus (Япония), которая отличается широкими возможностями программирования и имеет свои особенности. FANUC 0i-MF(5) Plus является наиболее распространенной в России системой управления. К преимуществам системы можно отнести удобный интерфейс, качество исполнения, простота программирования.

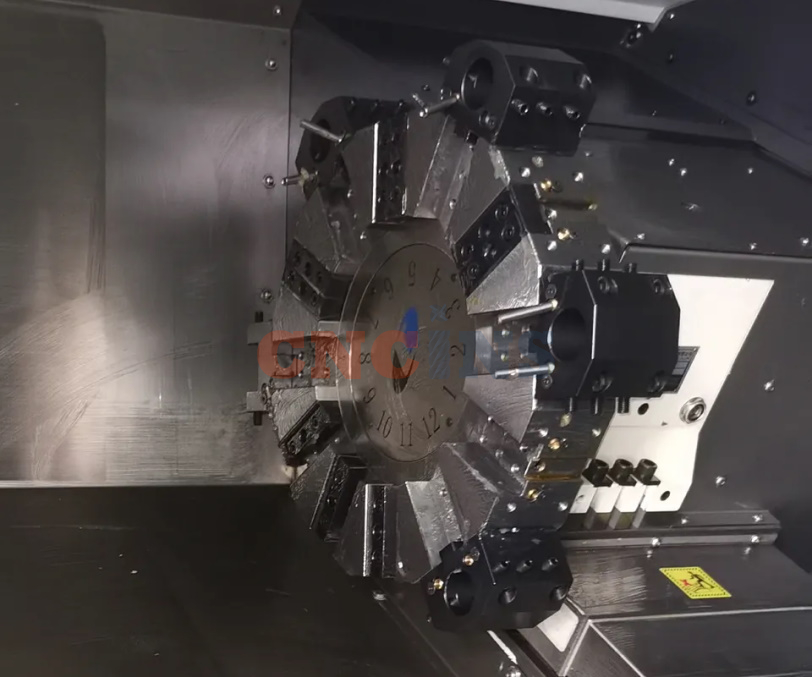

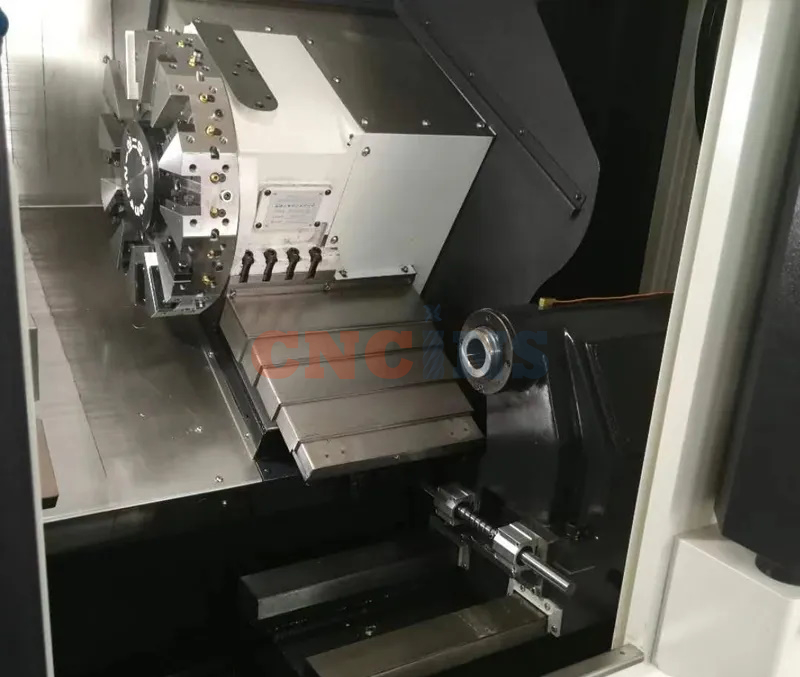

Револьверная головка с приводом инструмента
В станках данной серии установлена револьверная головка BMT55 на 12 позиций. Вращение головки выполняется гидравлической системой, которая обеспечивает плавный ход, стабильность и жесткость даже в условиях повышенных нагрузок на режущий инструмент. Исполнение револьверной головки - с приводом рабочего инструмента. Это в свою очередь расширяет функиональные возможности обработки и позволяет дополнительно выполнять фрезерование, а также вне осевое сверление и нарезание резьбы.
Технические характеристики
| Общие | |
|---|---|
| Модель станка | TZ-750M |
| Торговая марка | Munzer |
| Система управления | FANUC 0i-TF Plus(5) |
| Угол наклона станины | 30° |
| Параметры обработки | |
|---|---|
| Максимальный диаметр заготовки, мм | Ø600 |
| Максимальный диаметр точения, мм | Ø450 |
| Максимальная длина точения, мм | 685 |
| Максимальный диаметр прутка, мм | 72 |
| Перемещения | |
|---|---|
| Ход по оси X / Z, мм | 270 / 810 |
| Ускоренная подача по оси X / Z, м/мин | 24 / 24 |
| Модель двигателя оси X / Z | FANUC βis22/3000 / FANUC βis22/3000 |
| Мощность привода оси X / Z, кВт | 3 / 3 |
| Точность позиционирования, мм | ±0.008 |
| Повторяемость, мм | ±0.005 |
| Шпиндель | |
|---|---|
| Модель шпинделя | А2-8 |
| Размер токарного патрона | 10 дюймов / 254 мм |
| Модель двигателя шпинделя | FANUC βilP30/8000-B |
| Максимальная скорость вращения шпинделя, об/мин | 2500 |
| Диаметр отверстия шпинделя, мм | Ø87 |
| Мощность двигателя шпинделя (15 мин / 60 мин), кВт | 15 / 18.5 |
| Максимальный крутящий момент (15 мин / 60 мин), Нм | 191 / 236 |
| Задняя бабка | |
|---|---|
| Тип задней бабки | Ручная с гидравлической программируемой пинолью |
| Конус пиноли задней бабки | MT5 |
| Ход пиноли задней бабки, мм | 80 |
| Диаметр пиноли задней бабки, мм | Ø80 |
| Револьверная головка | |
|---|---|
| Модель | BMT55-12T |
| Тип блоков | BMT55 |
| Количество устанавливаемых инструментов | 12 |
| Сечение наружной державки, мм | 25 x 25 |
| Диаметр расточной державки, мм | Ø40 |
| Подача СОЖ через револьверную головку | Включено |
| Мощность привода, кВт | 2.7 |
| Частота вращения, об/мин | 4200 |
| Максимальный крутящий момент, Нм | 46 |
| Габаритные размеры и вес | |
|---|---|
| Габаритные размеры станка (Д x Ш x В), мм | 4550 x 1739 x 1998 |
| Вес станка, кг | 4700 |
| Габаритные размеры упаковки (Д x Ш x В), мм | 3870 x 2220 x 2330 |
| Вес станка в упаковке, кг | 5500 |
Стандартная комплектация
| № п/п |
Наименование | Примечание | Количество |
|---|---|---|---|
| 1 | Система управления | FANUC 0i-TF Plus(5) (Япония) | 1 шт. |
| 2 | Шпиндель | А2-8 (Тайвань) | 1 шт. |
| 3 | Двигатель шпинделя | FANUC βilP30/8000-B (Япония) | 1 шт. |
| 4 | Сервоприводы по осям X / Z | FANUC βis22/3000 / βis22/3000 (Япония) | 1 шт. |
| 5 | Подшипники винтовой пары по осям X / Z | THK, PMI (Япония, Тайвань) | 1 шт. |
| 6 | Винтовая пара по осям X / Z | NSK (Япония) | 1 шт. |
| 7 | Линейные направляющие качения по осям X / Z | THK, PMI (Япония, Тайвань) | 1 шт. |
| 8 | Револьверная головка | Тайвань | 1 шт. |
| 9 | Радиальный держатель инструмента | - | 3 шт. |
| 10 | Осевой держатель инструмента | - | 1 шт. |
| 11 | Держатель расточного инструмента | - | 1 шт. |
| 12 | Переходная втулка | - | 1 комп. |
| 13 | Приводной блок 0° | - | 2 шт. |
| 14 | Приводной блок 90° | - | 1 шт. |
| 15 | Переносной пульт управления | - | 1 шт. |
| 16 | Пистолет подачи СОЖ | - | 1 шт. |
| 17 | Пневматический пистолет | - | 1 шт. |
| 18 | Приводная программируемая пиноль задней бабки | Тайвань | 1 шт. |
| 19 | Централизованная система смазки | - | 1 комп. |
| 20 | Трансформатор | Schneider (Франция) | 1 комп. |
| 21 | Автоматический конвейер для стружки | - | 1 комп. |
| 22 | Нормы безопасности СЕ | - | 1 шт. |
| 23 | Трехцветный индикатор состояния | - | 1 шт. |
| 24 | Светодиодное рабочее освещение | - | 1 шт. |
| 25 | Ящик с установочным инструментом | - | 1 комп. |
Дополнительные опции*
| № п/п |
Наименование | Примечание |
|---|---|---|
| 1 | Датчик привязки инструмента Renishaw HPMA | Включено в комплектацию |
| 2 | Маслоотделитель (сепаратор СОЖ) | Включено в комплектацию |
| 3 | Кондиционер электрошкафа | Включено в комплектацию |
| 4 | Оптические линейки для осей X / Y (Heidenhain) | Включено в комплектацию |
| 5 | Система автоматического измерения детали Renishaw OLP40 | - |
| 6 | Ловитель деталей (без ленточного конвейера / с конвейером) | - |
| 7 | Система охлаждения высокого давления (20 бар) | - |
* в стандартную комплектацию не входят и заказываются дополнительно.
