Артикул:
TC203M
Код товара: 00105106
Характеристики
Бренд
—
MetalCraft
_Код товара
—
00105106
Макс. диаметр обработки главного шпинделя, мм
—
Ø 20
Количество позиций для радиальной обработки, шт.
—
4
_Число осей управления, шт._
—
3
Все характеристики
3 841 285 ₽ /шт
4 519 159 ₽
-15%
При заказе онлайн*
В пути
Нашли дешевле?
Запросить
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
|
Бренд
|
MetalCraft |
|
_Код товара
|
00105106 |
|
Макс. диаметр обработки главного шпинделя, мм
|
Ø 20 |
|
Количество позиций для радиальной обработки, шт.
|
4 |
|
_Число осей управления, шт._
|
3 |
|
Скорость подачи, м/мин
|
24 (X/Z/Y) |
|
Номинальная мощность, кВт
|
8 |
|
Тип
|
Одношпиндельный |
|
Масса станка, кг
|
1600 |
|
Количество осей
|
3 |
|
Тип привода шпинделя
|
Ременной |
|
Макс. длина обработки с направляющей втулкой, мм
|
230 |
|
Макс. диаметр сверления главного шпинделя, мм
|
Ø7 |
|
Общее кол-во инструментальных позиций, шт.
|
14 |
|
Размер инструмента, мм
|
16 x 16 |
|
Макс. диаметр нарезаемой резьбы главного шпинделя
|
M6 |
|
Макс. диаметр радиального сверления, мм
|
Ø10 |
|
Макс. диаметр радиального нарезания резьбы, мм
|
M6 |
|
Кол-во инструментов для наружной обработки, шт
|
6 |
|
Скорость вращения гл-/прот- шпинделя, об/м
|
6000 |
|
Тип подачи
|
Автоматический, при помощи барфидера |
|
Мощность двигателя подачи, кВт
|
1.1 |
|
Кол-во инструментов для внутренней обработки, шт
|
4 |
|
_Напряжение электропитания, В_
|
380 |
|
Устройство давления воздуха, мПа
|
0,6 |
|
Макс, длина обработки без направляющей втулки, мм
|
2D |
|
Диаметр обрабатываемого прутка, мм
|
Ø3-20 |
|
Мощность главного шпинделя, кВт
|
2.9 |
|
Скорость вращения приводного инструмента, об/мин
|
5500 |
|
Система ЧПУ
|
Fanuc |
|
Модель станка
|
TC203M |
|
Габаритные размеры станка (Д x Ш x В), мм
|
1950 x 1070 x 1650 |

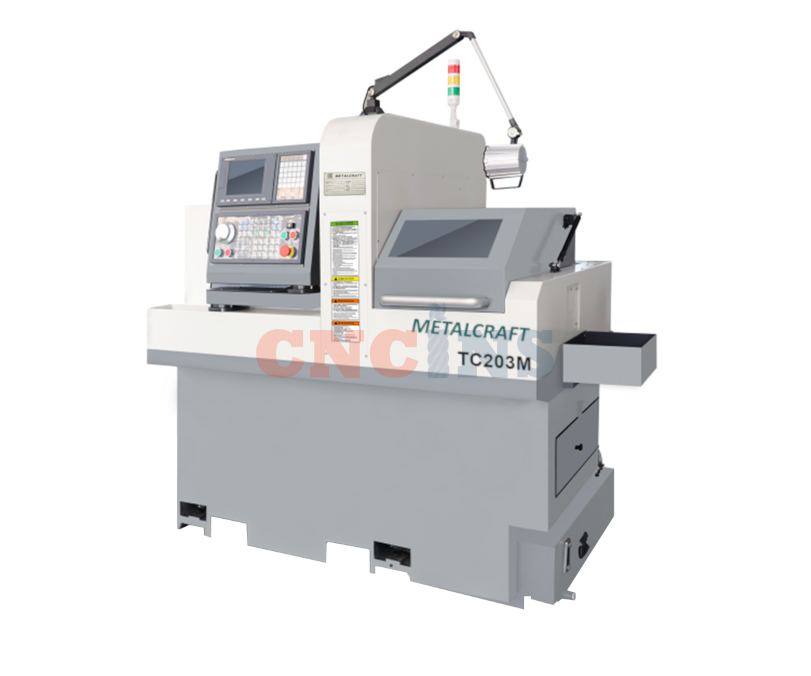

Высокопроизводительный 3-х осевой токарный автомат с ЧПУ швейцарского типа (Swiss-Type) модели TC203М является высокопроизводительным станком для обработки прутков диаметром от 3 до 20 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей). Станок оснащенные подвижной шпиндельной бабкой, цанговым патроном, вращающейся направляющей втулкой, линейным инструментальным суппортом, приводными инструментальными блоками, а также автоматическим податчиком прутка, позволяют производить одновременную полноценную обработку в обоих шпинделях.
Автоматы продольного точения предназначены для серийного и крупносерийного производства деталей средней сложности из калиброванного прутка диаметром до 20мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей).
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование.
Особенности станка TC203М:
• Применяется тайваньская технология производства; большинство комплектующих деталей от немецких, тайваньских и японских производителей.
• Использование синхронной направляющей втулки обеспечивает высокоскоростную и высокоточную обработку.
• С направляющей втулкой или без направляющей втулки гибкое переключение для удовлетворения различных потребностей обработки.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Выберите высокомоментный двигатель, высокую жесткость и высокопрочную направляющую для каждой оси и гнездо для установки инструмента для удовлетворения требований большого объема резки и высокой эффективности обработки.
• Высокая масштабируемость, количество инструментов соответствует различным требованиям обработки, что обеспечивает большую экономическую эффективность.
• применяется высокоточный встроенный электрический главный шпиндель, установленный в сверхточные шарикоподшипники класса P4 производства NSK (Япония) с угловым контактом; достигается высокая жесткость шпинделя и хорошая точность удержания, биение шпинделей ≤ 2 мкм.
• применяется высокоточный шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• можно выбрать тип направляющей втулки, без втулки или с фиксированной направляющей втулкой или тип вращающейся направляющей втулки.
• применяется инструмент группового типа, позволяющий выполнять различную обработку с помощью бокового приводного инструмента и осей C.
• после установки автоматического устройства подачи прутка можно реализовать автоматическую обработку.
• подходит для сложной, малогабаритной, точной обработки тонких осей.
Автоматы продольного точения предназначены для серийного и крупносерийного производства деталей средней сложности из калиброванного прутка диаметром до 20мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей).
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование.
Особенности станка TC203М:
• Применяется тайваньская технология производства; большинство комплектующих деталей от немецких, тайваньских и японских производителей.
• Использование синхронной направляющей втулки обеспечивает высокоскоростную и высокоточную обработку.
• С направляющей втулкой или без направляющей втулки гибкое переключение для удовлетворения различных потребностей обработки.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Выберите высокомоментный двигатель, высокую жесткость и высокопрочную направляющую для каждой оси и гнездо для установки инструмента для удовлетворения требований большого объема резки и высокой эффективности обработки.
• Высокая масштабируемость, количество инструментов соответствует различным требованиям обработки, что обеспечивает большую экономическую эффективность.
• применяется высокоточный встроенный электрический главный шпиндель, установленный в сверхточные шарикоподшипники класса P4 производства NSK (Япония) с угловым контактом; достигается высокая жесткость шпинделя и хорошая точность удержания, биение шпинделей ≤ 2 мкм.
• применяется высокоточный шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• можно выбрать тип направляющей втулки, без втулки или с фиксированной направляющей втулкой или тип вращающейся направляющей втулки.
• применяется инструмент группового типа, позволяющий выполнять различную обработку с помощью бокового приводного инструмента и осей C.
• после установки автоматического устройства подачи прутка можно реализовать автоматическую обработку.
• подходит для сложной, малогабаритной, точной обработки тонких осей.
