Бренд
|
MetalCraft |
|
_Код товара
|
00084368 |
|
Модель двигателя шпинделя (FANUC)
|
βilP22 / 6000 |
|
Сечение наружной державки, мм
|
25 x 25 |
|
Макс. диаметр над суппортом, мм
|
Ø330 |
|
Масса станка, кг
|
3800 |
|
Модель двигателя оси X / Z
|
Fanuc βis12B/3000 βis12/3000 |
|
Конус пиноли задней бабки
|
MT5 |
|
Стойка и привода
|
Fanuc |
|
В пути
|
В пути |
|
Ход по оси X / Z / Y, мм
|
200 / 530 / - |
|
Датчик измерения инструмента
|
Renishaw HPMA |
|
Система ЧПУ
|
Fanuc |
|
Модель станка
|
TCK56-500 |
|
Угол наклона станины
|
45° |
|
Макс. диаметр над станиной, мм
|
Ø560 |
|
Макс. диаметр точения, мм
|
Ø280 |
|
Макс. длина точения, мм
|
500 |
|
Ускоренная подача по оси X / Z / Y, м/мин
|
20 / 20 / - |
|
Точность позиционирования, мм
|
0.008 / 0.008 |
|
Точность повторного позиционирования, мм
|
0.004 / 0.004 |
|
Торец шпинделя
|
A2-6 |
|
Макс. скорость вращения шпинделя, об/мин
|
4000 |
|
Мощность двигателя шпинделя, кВт
?
Мощность шпинделя, кВт
|
11 / 15 |
|
Мощность привода оси X / Z / Y, кВт
|
1.8 / 1.8 / - |
|
Размер токарного патрона
|
8 " / 203мм (Тайвань) |
|
Диаметр отверстия шпинделя, мм
|
Ø65 |
|
Макс. крутящий момент, Нм
|
105 / 191 |
|
Подача СОЖ через револьверную головку
|
Включено |
|
Тип задней бабки
|
С гидравлическим приводом (пиноль невыдвижная) |
|
Тип револьверной головки
|
Без привода |
|
Диаметр расточной державки, мм
|
Ø40 |
|
Габаритные размеры станка (Д x Ш x В), мм
|
3900 x 2200 x 2100 |
|
Перемещение задней бабки, мм
|
450 |

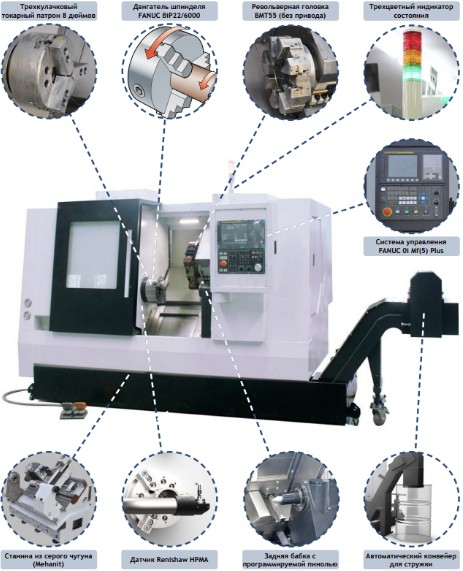

MetalCraft TCK56-500
Токарный станок с ЧПУ MetalCraft TCK56-500 используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационнокосмическая и автомобильная промышленность, приборостроение..
1. Цельнолитная чугунная станина
В станках серии TCK56-500 используется цельнолитная наклонная станина 45° из серого чугуна марки Mehanit, которая отличается высокой прочностью. Все элементы станины рассчитаны методом конечных элементов (FEA), для устранения их перекоса и увеличения демпфирующих свойств. Непосредственно перед обработкой станина проходит несколько этапов старения. Кроме этого все литые детали станины усилены ребрами жесткости, проходят испытания на устойчивость и термостабильность.
2. Двигатель шпинделя FANUC βiP22/6000Высокопроизводительная токарная обработка на данной модели станка обеспечивается в том числе мощным двигателем FANUC βiP22/6000 с максимальной скоростью вращения 4000 об/мин и мощностью 11 / 15 кВт. Двигатели FANUC (Япония) отличаются надежностью и высокой эффективностью, поэтому широко применяются в современном станкостроении.
3. Система ЧПУ
Токарные станки TCK56-500 оснащаются системой управления FANUC 0i-MF(5) Plus (Япония), которая отличается широкими возможностями программирования и имеет свои особенности. FANUC 0i-MF(5) Plus является наиболее распространенной в России системой управления. К преимуществам системы можно отнести удобный интерфейс, качество исполнения, простота программирования.
4. Гидравлическая револьверная головка
В станках данной серии установлена револьверная головка на 12 позиций. Исполнение головки - без привода рабочего инструмента. Вращение головки выполняется гидравлической системой, которая обеспечивает плавный ход, стабильность и жесткость даже в условиях повышенных нагрузок на режущий инструмент.
5. Задняя бабка с программируемой пинолью
В стандартную комплектацию станка входит задняя бабка с программируемой пинолью. Ее управление осуществляется с помощью стандартного включателя педального типа. Подвижная задняя бабка обеспечивает быструю и надежную фиксацию длинных заготовок, а также увеличивает точность их обработки. Позиционирование с замкнутой системой управления позволяет произвести остановку в любом месте по ходу перемещения задней бабки. Компактная, надежная станина обеспечивает превосходную жесткость, конструкция пиноли позволяет гасить колебания.
6. Датчик привязки инструмента HPMA (опция)
Датчик HPMA Renishaw (Великобритания) представляет собой кронштейн с электроприводом для высокоточной автоматической наладки инструмента. Область применения: токарных станки, в том числе многоцелевые. Высокая скорость работы сервопривода этого манипулятора позволяет выполнять наладку инструмента и определение его поломки непосредственно в процессе обработки без вмешательства оператора. На выполнение команд управляющей программы на включение руки и ее фиксацию в рабочем положении уходит не более 2 секунд.
После завершения наладки инструмента подается команда на возврат руки с датчиком в безопасное положение за пределами зоны выполнения обработки. Запатентованное поворотное устройство обеспечивает фиксацию руки с высокой повторяемостью позиционирования. Никаких дополнительных устройств регулировки или фиксации при этом не требуется. В дополнение к своим высоким характеристикам рука HPMA занимает очень мало места на станке благодаря компактной конструкции.
Технические характеристики
| Общие | |
|---|---|
| Модель станка | TCK56-500 |
| Торговая марка | MetalСraft |
| Система управления | FANUC 0i Mf(5) Plus |
| Угол наклона станины | 45° |
| Параметры обработки | |
|---|---|
| Максимальный диаметр заготовки, мм | Ø560 |
| Максимальный диаметр точения, мм | Ø350 |
| Максимальная длина точения, мм | 500 |
| Максимальный диаметр прутка, мм | Ø50 |
| Перемещения | |
|---|---|
| Ход по оси X / Z, мм | 200 / 560 |
| Ускоренная подача по оси X / Z, м/мин | 30 / 30 |
| Модель двигателя оси X / Z | FANUC βis12B/3000 / FANUC βis12/3000 |
| Мощность привода оси X / Z, кВт | 2 / 2 |
| Точность позиционирования, мм | ±0.008 |
| Повторяемость, мм | ±0.004 |
| Шпиндель | |
|---|---|
| Модель шпинделя | А2-6 |
| Размер токарного патрона | 8 дюймов / 203 мм |
| Модель двигателя шпинделя | FANUC βiP22/6000 |
| Диаметр отверстия шпинделя, мм | Ø65 |
| Максимальная скорость вращения шпинделя, об/мин | 4000 |
| Мощность двигателя шпинделя (15 мин / 60 мин), кВт | 11 / 15 |
| Максимальный крутящий момент (15 мин / 60 мин), Нм | 105 / 191 |
| Задняя бабка | |
|---|---|
| Тип задней бабки | Гидравлическая с программируемой пинолью |
| Перемещение задней бабки, мм | 500 |
| Конус пиноли задней бабки | MT5 |
| Ход пиноли задней бабки, мм | 100 |
| Диаметр пиноли задней бабки, мм | Ø80 |
| Револьверная головка | |
|---|---|
| Тип револьверной головки | Без привода |
| Подача СОЖ через револьверную головку | Включено |
| Количество инструментов | 12 |
| Сечение наружной державки, мм | 25 x 25 |
| Диаметр расточной державки, мм | Ø40 |
| Габаритные размеры и вес | |
|---|---|
| Габаритные размеры станка (Д x Ш x В), мм | 3824 x 1895 x 2010 |
| Вес станка, кг | 3800 |
Стандартная комплектация
| № п/п |
Наименование | Примечание | Количество |
|---|---|---|---|
| 1 | Система управления | FANUC 0i Mf(5) Plus (Япония) | 1 шт. |
| 2 | Гидравлический патрон шпинделя | Autogrip / SEOAM (Тайвань / Южная Корея) | 1 шт. |
| 3 | Двигатель шпинделя | FANUC βiP22/6000 (Япония) | 1 шт. |
| 4 | Сервоприводы по осям X / Z | FANUC βis12B/3000 / FANUC βis12/3000 | 1 шт. |
| 5 | Винтовая пара по осям X / Z | THK / Hiwin / PMI (Япония / Тайвань / Тайвань) | 1 шт. |
| 6 | Линейные направляющие качения по осям X / Z | THK / Hiwin / PMI (Япония / Тайвань / Тайвань) | 1 шт. |
| 7 | Револьверная головка | - | 1 шт. |
| 8 | Радиальный держатель инструмента | - | 2 шт. |
| 9 | Осевой держатель инструмента | - | 1 шт. |
| 10 | Держатель расточного инструмента | - | 1 шт. |
| 11 | Переходная втулка | Для инструмента Ø20 мм (1), Ø25 мм (1), Ø32 мм (1) | 3 шт. |
| 12 | Переносной пульт управления | - | 1 шт. |
| 13 | Пистолет для подачи СОЖ | - | 1 шт. |
| 14 | Пневматический пистолет | - | 1 шт. |
| 15 | Программируемая пиноль задней бабки | Тайвань | 1 шт. |
| 16 | Централизованная система смазки | - | 1 комп. |
| 17 | Трансформатор | - | 1 комп. |
| 18 | Автоматический конвейер для стружки | - | 1 комп. |
| 19 | Нормы безопасности СЕ | - | 1 шт. |
| 20 | Трехцветный индикатор состояния | - | 1 шт. |
| 21 | Светодиодное рабочее освещение | - | 1 шт. |
| 22 | Ящик с установочным инструментом | - | 1 комп. |
Дополнительные опции*
| № п/п |
Наименование | Примечание |
|---|---|---|
| 1 |
Датчик привязки инструмента Renishaw HPMA |
Включено в комплектацию |
| 2 |
Маслоотделитель (сепаратор СОЖ) |
Включено в комплектацию |
| 3 |
Кондиционер электрошкафа |
Включено в комплектацию |
| 4 | Система автоматического измерения детали Renishaw OLP40 | - |
| 5 |
Оптические линейки для осей X / Y (Heidenhain) |
- |
* в стандартную комплектацию не входят и заказываются дополнительно.
