Бренд
|
MetalCraft |
|
_Код товара
|
00084362 |
|
Модель двигателя шпинделя (FANUC)
|
βiI8 / 12000-B |
|
Сечение наружной державки, мм
|
25 x 25 |
|
Макс. диаметр над суппортом, мм
|
Ø150 |
|
Масса станка, кг
|
3000 |
|
Модель двигателя оси X / Z
|
Fanuc βis8B/3000 βis12/2000 |
|
Конус пиноли задней бабки
|
MT4 |
|
Стойка и привода
|
Fanuc |
|
В пути
|
В пути |
|
Ход по оси X / Z / Y, мм
|
150 / 320 / - |
|
Ход пиноли задней бабки, мм
|
90 |
|
Датчик измерения инструмента
|
Renishaw HPMA |
|
Система ЧПУ
|
Fanuc |
|
Модель станка
|
TL36-300 |
|
Угол наклона станины
|
45° |
|
Макс. диаметр над станиной, мм
|
Ø360 |
|
Макс. диаметр точения, мм
|
Ø250 |
|
Макс. длина точения, мм
|
300 |
|
Ускоренная подача по оси X / Z / Y, м/мин
|
12 / 20 / - |
|
Точность позиционирования, мм
|
±0.004 / ±0.004 |
|
Точность повторного позиционирования, мм
|
±0.002 / ±0.003 |
|
Торец шпинделя
|
A2-5 |
|
Макс. скорость вращения шпинделя, об/мин
|
6000 |
|
Мощность двигателя шпинделя, кВт
?
Мощность шпинделя, кВт
|
7.5 / 11 |
|
Мощность привода оси X / Z / Y, кВт
|
1 / 1 / - |
|
Размер токарного патрона
|
6 " / 152 мм |
|
Диаметр отверстия шпинделя, мм
|
Ø56 |
|
Макс. крутящий момент, Нм
|
35.8 / 95,5 |
|
Подача СОЖ через револьверную головку
|
Включено |
|
Тип задней бабки
|
С гидравлической программируемой пинолью |
|
Тип револьверной головки
|
Без привода |
|
Диаметр расточной державки, мм
|
Ø32 |
|
Габаритные размеры станка (Д x Ш x В), мм
|
2700 x 1400 x 1680 |
|
Перемещение задней бабки, мм
|
500 |
|
Диаметр пиноли задней бабки, мм
|
Ø80 |

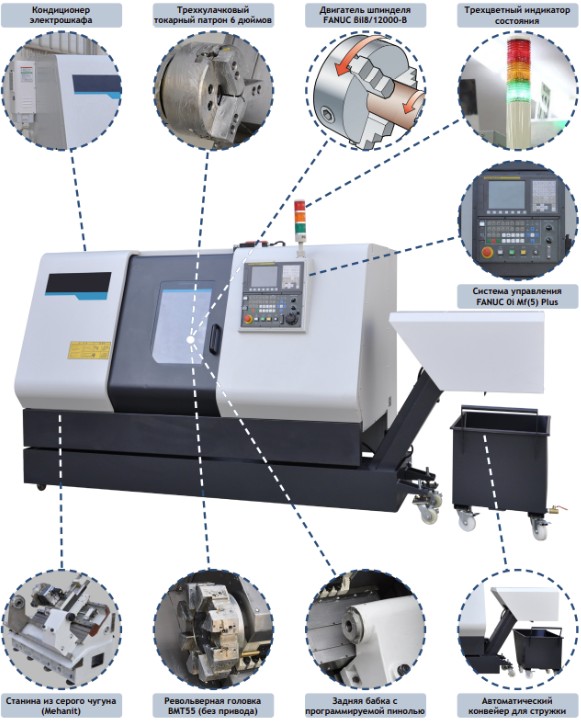

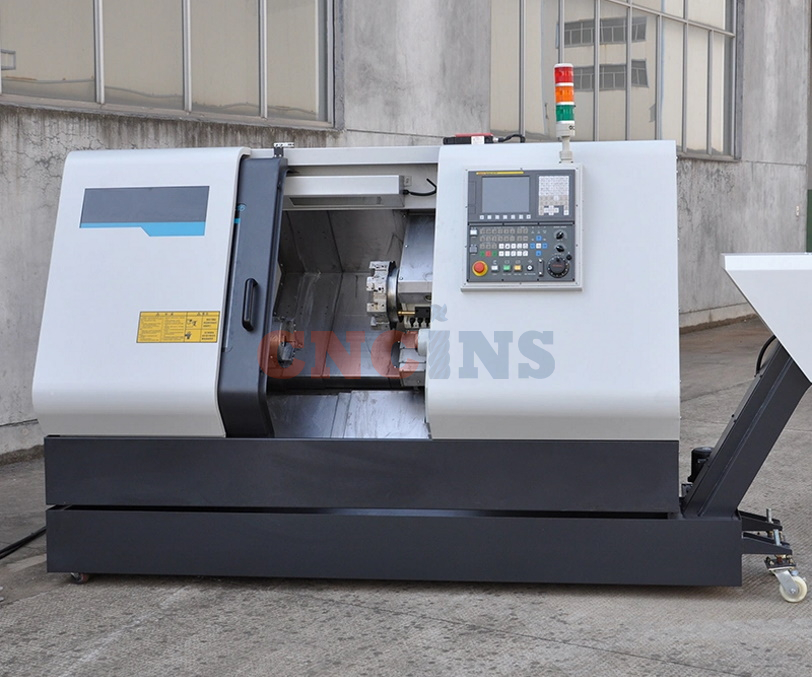

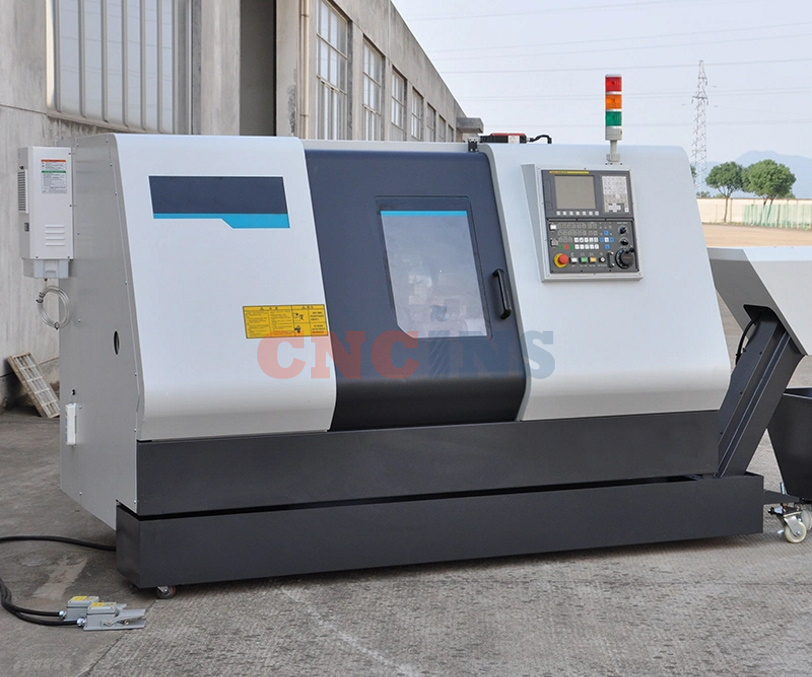

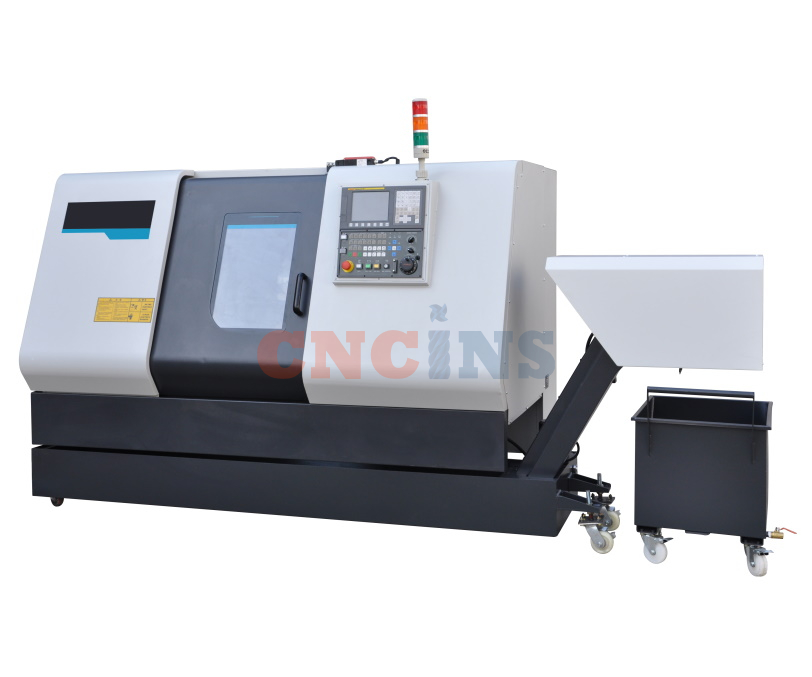

MetalCraft TL36-300
Токарный станок с ЧПУ MetalCraft TL36-300 используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационнокосмическая и автомобильная промышленность, приборостроение.
1. Цельнолитная чугунная станина
В станках серии TL36-300 используется цельнолитная наклонная станина 45° из серого чугуна марки Mehanit, которая отличается высокой прочностью. Все элементы станины рассчитаны методом конечных элементов (FEA), для устранения их перекоса и увеличения демпфирующих свойств. Непосредственно перед обработкой станина проходит несколько этапов старения. Кроме этого все литые детали станины усилены ребрами жесткости, проходят испытания на устойчивость и термостабильность.

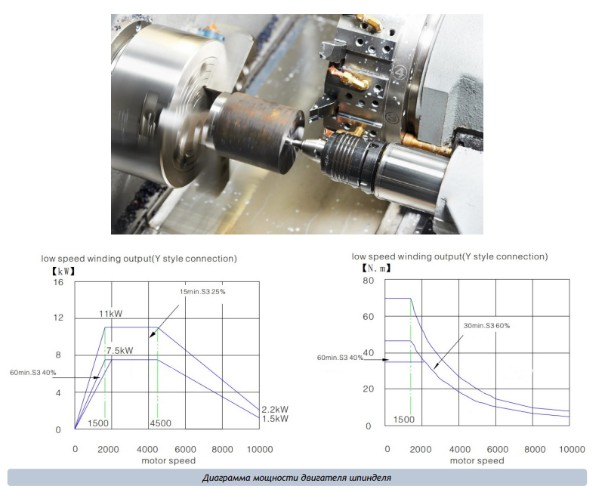

2. Двигатель шпинделя FANUC βiI8/12000-B Высокопроизводительная токарная обработка на данной модели станка обеспечивается в том числе мощным двигателем FANUC βiI8/12000-B с максимальной скоростью вращения 6000 об/мин и мощностью 7.5 / 11 кВт. Двигатели FANUC (Япония) отличаются надежностью и высокой эффективностью, поэтому широко применяются в современном станкостроении.
3. Система ЧПУ
Токарные станки TL36-300 оснащаются системой управления FANUC 0i-MF(5) Plus (Япония), которая отличается широкими возможностями программирования и имеет свои особенности. FANUC 0i-MF(5) Plus является наиболее распространенной в России системой управления. К преимуществам системы можно отнести удобный интерфейс, качество исполнения, простота программирования.

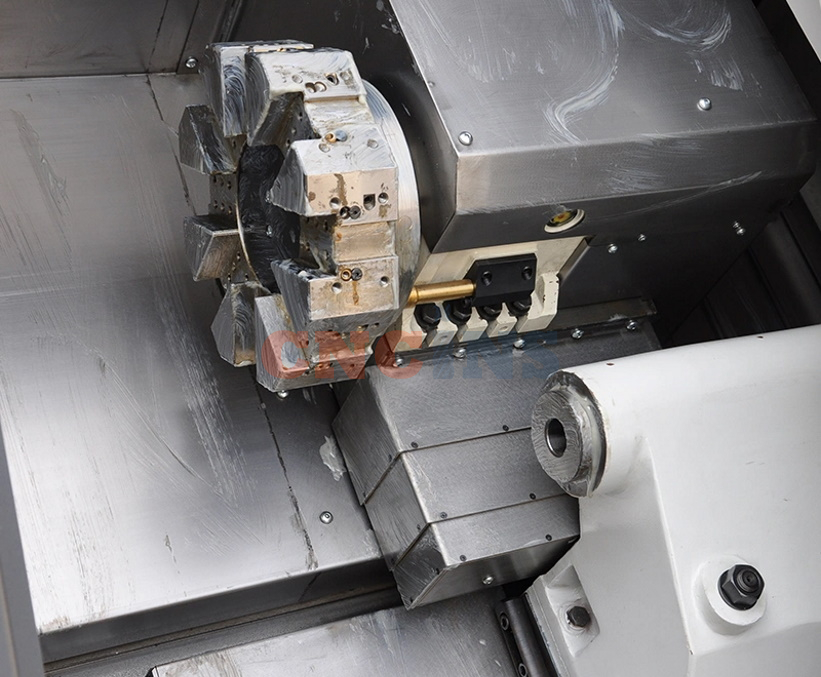

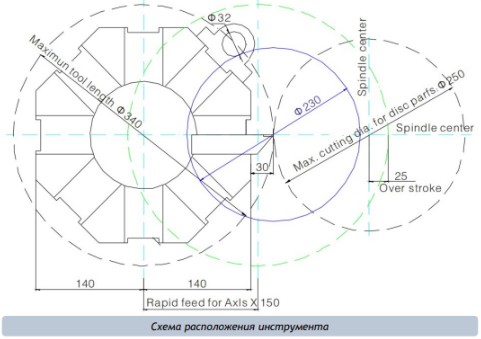

4. Гидравлическая револьверная головка
В станках данной серии установлена револьверная головка на 8 позиций. Исполнение головки - без привода рабочего инструмента. Вращение головки выполняется гидравлической системой, которая обеспечивает плавный ход, стабильность и жесткость даже в условиях повышенных нагрузок на режущий инструмент.
5. Задняя бабка с программируемой пинолью
В стандартную комплектацию станка входит задняя бабка с программируемой пинолью. Ее управление осуществляется с помощью стандартного включателя педального типа. Подвижная задняя бабка обеспечивает быструю и надежную фиксацию длинных заготовок, а также увеличивает точность их обработки. Позиционирование с замкнутой системой управления позволяет произвести остановку в любом месте по ходу перемещения задней бабки. Компактная, надежная станина обеспечивает превосходную жесткость, конструкция пиноли позволяет гасить колебания.
Технические характеристики
| Общие | |
|---|---|
| Модель станка | TL36-300 |
| Торговая марка | MetalСraft |
| Система управления | FANUC 0i Mf(5) Plus |
| Угол наклона станины | 45° |
| Параметры обработки | |
|---|---|
| Максимальный диаметр заготовки, мм | Ø360 |
| Максимальный диаметр точения, мм | Ø250 |
| Максимальная длина точения, мм | 300 |
| Максимальный диаметр прутка, мм | Ø38 |
| Перемещения | |
|---|---|
| Ход по оси X / Z, мм | 150 / 320 |
| Ускоренная подача по оси X / Z, м/мин | 12 / 20 |
| Модель двигателя оси X / Z | FANUC βis8B/3000 / FANUC βis12/2000 |
| Мощность привода оси X / Z, кВт | 1 / 1 |
| Точность позиционирования, мм | ±0.008 |
| Повторяемость, мм | ±0.006 |
| Шпиндель | |
|---|---|
| Модель шпинделя | А2-5 |

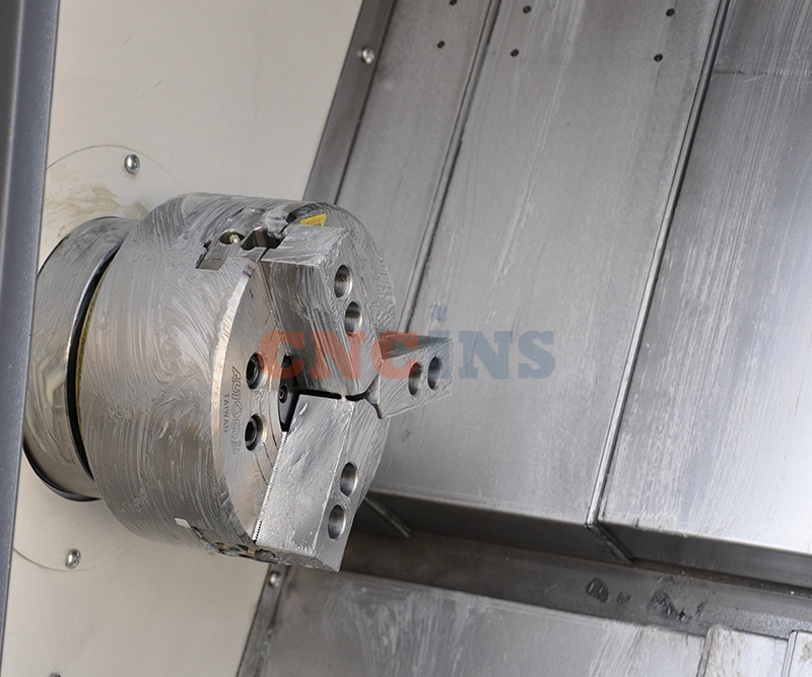

| Размер токарного патрона | 6 дюймов / 152 мм |
| Модель двигателя шпинделя | FANUC βiI8/12000-B |
| Передаточное отношение | 1 : 1.2 |
| Диаметр отверстия шпинделя, мм | Ø56 |
| Максимальная скорость вращения шпинделя, об/мин | 6000 |
| Мощность двигателя шпинделя (15 мин / 60 мин), кВт | 7.5 / 11 |
| Максимальный крутящий момент (15 мин / 60 мин), Нм | 35.8 / 47.8 |
| Задняя бабка | |
|---|---|
| Тип задней бабки | Гидравлическая с программируемой пинолью |
| Перемещение задней бабки, мм | 500 |
| Конус пиноли задней бабки | MT4 |
| Ход пиноли задней бабки, мм | 90 |
| Диаметр пиноли задней бабки, мм | Ø80 |
| Револьверная головка | |
|---|---|
| Тип револьверной головки | Без привода |
| Подача СОЖ через револьверную головку | Включено |
| Количество инструментов | 8 |
| Сечение наружной державки, мм | 25 x 25 |
| Диаметр расточной державки, мм | Ø32 |
| Габаритные размеры и вес | |
|---|---|
| Габаритные размеры станка (Д x Ш x В), мм | 2700 x 1400 x 1680 |
| Вес станка, кг | 3000 |
Стандартная комплектация
| № п/п |
Наименование | Примечание | Количество |
|---|---|---|---|
| 1 | Система управления | FANUC 0i Mf(5) Plus (Япония) | 1 шт. |
| 2 | Гидравлический патрон шпинделя | А2-5 (Тайвань) | 1 шт. |
| 3 | Двигатель шпинделя | FANUC ΒiI8/12000-B (Япония) | 1 шт. |
| 4 | Подшипники шпинделя | NSK (Япония) | 1 шт. |
| 5 | Сервоприводы по осям X / Z | FANUC Βis8B/3000 / FANUC Βis12/2000 (Япония) | 1 шт. |
| 6 | Винтовая пара по осям X / Z | Тайвань | 1 шт. |
| 7 | Линейные направляющие качения по осям X / Z | Тайвань | 1 шт. |
| 8 | Револьверная головка | Тайвань | 1 шт. |
| 9 | Радиальный держатель инструмента | - | 2 шт. |
| 10 | Осевой держатель инструмента | - | 1 шт. |
| 11 | Держатель расточного инструмента | - | 1 шт. |
| 12 | Переходная втулка | - | 1 шт. |
| 13 | Переносной пульт управления | - | 1 шт. |
| 14 | Пистолет для подачи СОЖ | - | 1 шт. |
| 15 | Пневматический пистолет | - | 1 шт. |
| 16 | Приводная программируемая пиноль задней бабки | Тайвань | 1 шт. |
| 17 | Централизованная система смазки | - | 1 комп. |
| 18 | Трансформатор | - | 1 комп. |

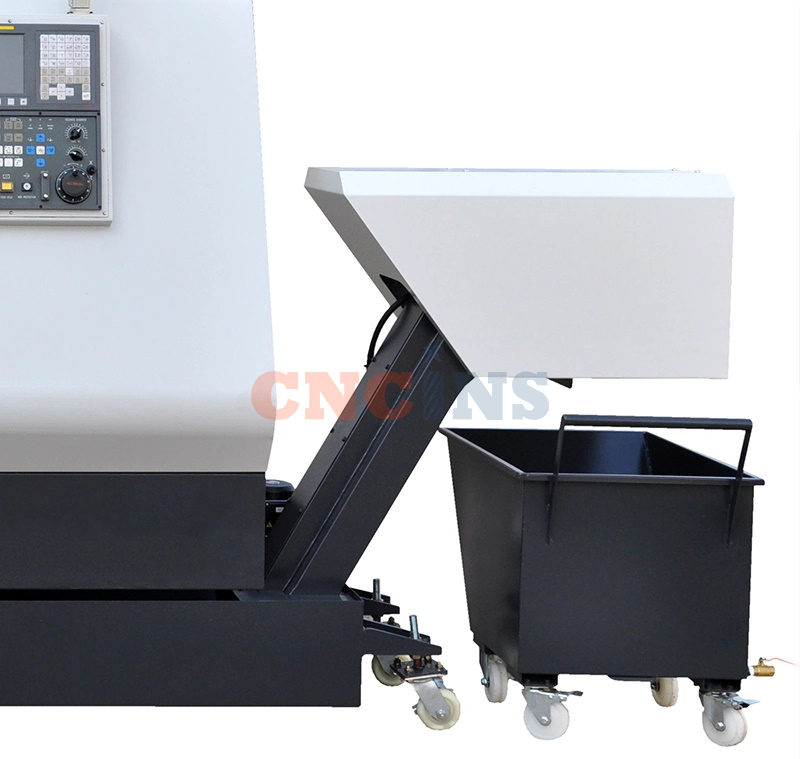

| 19 | Автоматический конвейер для стружки | - | 1 комп. |
| 20 | Нормы безопасности СЕ | - | 1 шт. |
| 21 | Трехцветный индикатор состояния | - | 1 шт. |
| 22 | Светодиодное рабочее освещение | - | 1 шт. |
| 23 | Ящик с установочным инструментом | - | 1 комп. |
Дополнительные опции*
| № п/п |
Наименование | Примечание |
|---|---|---|
| 1 | Датчик привязки инструмента Renishaw | Включено в комплектацию |
| 2 | Маслоотделитель (сепаратор СОЖ) | Включено в комплектацию |
| 3 | Кондиционер электрошкафа | Включено в комплектацию |
| 4 | Система автоматического измерения детали Renishaw OLP40 | - |
| 5 | Оптические линейки для осей X / Y (Heidenhain) | - |
* в стандартную комплектацию не входят и заказываются дополнительно.
