Бренд
|
MetalCraft |
|
_Код товара
|
00084356 |
|
Нарезание дюймовой резьбы
|
28 - 1/8 tpi |
|
_Макс. диаметр над станиной, мм_
|
Ø500 |
|
Макс. диаметр над суппортом, мм
|
Ø310 |
|
Макс. длина заготовки, мм
|
1000 |
|
Масса станка, кг
|
2750 |
|
Конус пиноли задней бабки
|
MT5 |
|
Нарезание питчевой резьбы
|
56 - 1/4 DP |
|
Ширина станины, мм
|
405 |
|
Нарезание модульной резьбы
|
0.5 - 112 MP |
|
В пути
|
В пути |
|
Ход пиноли задней бабки, мм
|
150 |
|
Размер резца, мм
|
25 x 25 |
|
Модель станка
|
16К30-1000 |
|
Макс. диаметр над станиной, мм
|
Ø500 |
|
Макс. длина точения, мм
|
850 |
|
Торец шпинделя
|
D8 |
|
Макс. скорость вращения шпинделя, об/мин
|
1600 |
|
Мощность двигателя шпинделя, кВт
?
Мощность шпинделя, кВт
|
7.5 |
|
Диаметр отверстия шпинделя, мм
|
Ø80 |
|
Габаритные размеры станка (Д x Ш x В), мм
|
2500 x 900 x 1259 |
|
Диапазон продольных подач, мм/об (дюйм/об)
|
0.063 - 6.43 мм (0.0023" - 0.2392") |
|
Количество скоростей
|
24 |
|
Макс. ход резцовой салазки, мм
|
145 |
|
Конус отверстия в шпинделе
|
MT7 |
|
Диапазон поперечных подач, мм/об (дюйм/об)
|
0.027 - 2.73 мм (0.0010" - 0.1016") |
|
Нарезание метрической резьбы
|
1 - 224 мм |
|
Макс. ход поперечной каретки, мм
|
340 |
|
Поперечное смещение корпуса задней бабки, мм
|
±15 |
MetalCraft 16K30
Станок MetalCraft 16K30 - универсальное оборудование для выполнения широкого спектра токарно-винторезных операций: наружное и внутренее точение, подрезание торцов, нарезание резьбы (метрической, дюймовой, модульной, питчевой), сверление, зенкование отверстий. Область применения: производства с мелкосерийным / штучным выпуском продукции, мастерские, ремонтные цеха, учебные заведения.

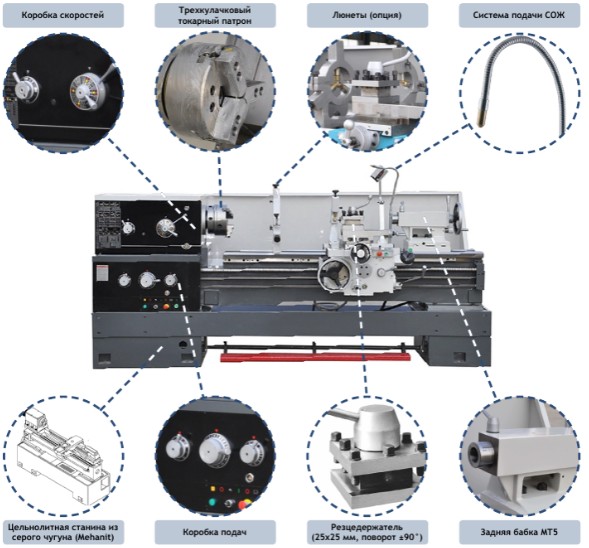

Особенности токарно-винторезного станка 16K30:
- Диаметр обработки над станиной: Ø310 мм
- Максимальная длина обработки: 850 / 1350 / 1850 / 2850 мм
- Коробка скоростей с большим диапазоном регулировки (24 шага) и плавным переключением
- Простая и неприхотливая в обслуживании конструкция
- Безопасность по стандарту ЕС: защита токарного патрона, резцедержателя и ходового винта
- Подвижный и неподвижный люнет в комплекте
1. Цельнолитная чугунная станина
В станках серии 16К30 используется цельнолитная из серого чугуна марки Mehanit, которая отличается высокой прочностью. Все элементы станины рассчитаны методом конечных элементов (FEA), для устранения их перекоса и увеличения демпфирующих свойств. Непосредственно перед обработкой станина проходит несколько этапов старения. Кроме этого все литые детали станины усилены ребрами жесткости, проходят испытания на устойчивость и термостабильность.
2. Надежный высокоскоростной шпиндель В станках 16К30 применяется шпиндель С6 (А-6): 24 скорости от 9 до 1600 об/мин. Данная модель шпинделя отличается повышенной жесткостью и точностью. Направляющие и шестерни проходят закалку поверхности с последующей шлифовкой, что позволяет увеличить срок службы узла и значительно снизить уровень шума в процессе резания.
3. Система подачи СОЖ
Конструкция токарно-винторезного станка 16К30 оснащена системой подачи смазочно-охлаждающей жидкости (СОЖ). Трубка регулируется вручную и позволяет максимально точно направить поток СОЖ непосредственно в зону резания. Система подачи СОЖ позволяет увеличить стойкость применяемого инструмента, а также существенно повысить качество обработки
4. Подвижный / неподвижный люнет (опция)
Применение люнетов упрощает токарную обработку и обеспечивает дополнительную поддержку длинных заготовок, защищая их тем самым от прогиба.
Опционально на станки 16К30 одновременно устанавливается два типа люнета:
- Неподвижный люнет (20-125 мм)
- Подвижный люнет (20-80 мм)

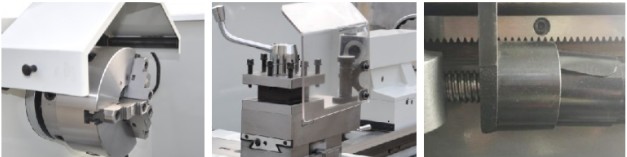

5. Дополнительная защита узлов станка (опция)
Опционально основные узлы токарно-нарезного станка 16К30 оснащаются дополнительной защитой. Специальные защитные кожухи устанавливаются на токарный патрон, резцедержатель и ходовой винт. Данная опция повышает безопасность эксплуатации станка.
Технические характеристики
| Общие | |
|---|---|
| Модель станка | 16K30 |
| Торговая марка | MetalСraft |
| Параметры обработки | |
|---|---|
| Максимальный диаметр обработки (над станиной), мм | Ø500 |
| Максимальный диаметр обработки (над суппортом), мм | Ø310 |
| Максимальный диаметр обработки (над выемкой в станине), мм | Ø720 |
| Ширина станины, мм | 405 |
| Максимальная длина заготовки, мм | 1000 |
| Максимальная длина обработки, мм | 850 |
| Параметры подачи | |
|---|---|
| Диапазон продольных подач, мм/об (дюйм/об) | 0.063 - 6.43 мм (0.0023" - 0.2392") |
| Диапазон поперечных подач, мм/об (дюйм/об) | 0.027 - 2.73 мм (0.0010" - 0.1016") |
| Ускоренный ход продольных подач, м/мин | 4.5 |
| Ускоренный ход поперечных подач, м/мин | 1.9 |
| Шпиндель | |
|---|---|
| Модель шпинделя | D8 |
| Диаметр отверстия шпинделя, мм | Ø80 |
| Конус отверстия в шпинделе | MT7 |
| Количество скоростей | 24 |
| Скорость вращения шпинделя, об/мин | 9 - 1600 |
| Задняя бабка | |
|---|---|
| Конус пиноли задней бабки | MT5 |
| Ход пиноли задней бабки, мм | 150 |
| Диаметр пиноли задней бабки, мм | Ø75 |
| Нарезание резьбы | |
|---|---|
| Метрическая резьба | 1 - 224 мм |
| Дюймовая резьба | 28 - 1/8 tpi |
| Питчевая резьба | 56 - 1/4 DP |
| Модульная резьба | 0.5 - 112 MP |
| Общие параметры | |
|---|---|
| Размер применяемых державок, мм | 25 x 25 |
| Максимальный ход резцовой салазки, мм | 145 |
| Максимальный ход поперечной каретки, мм | 340 |
| Мощность главного двигателя, кВт | 7.5 |
| Габаритные размеры станка (Д x Ш x В), мм | 4500 x 900 x 1259 |
| Вес станка, кг | 3600 |
Стандартная комплектация
|
№ п/п |
Наименование | Примечание | Количество |
|---|---|---|---|
| 1 | 3-кулачковый патрон | Ø250 мм | 1 шт. |
| 2 | 4-кулачковый патрон | Ø320 мм | 1 шт. |
| 3 | Лицевая панель | Длина 400 мм | 1 шт. |
| 4 | Втулка шпинделя | - | 1 шт. |
| 5 | Вращающийся центр MT5 | - | 1 шт. |
| 6 | Упорный центр MT5 | - | 1 шт. |
| 7 | Система охлаждения | - | 1 комп. |
| 8 | Светодиодное рабочее освещение | - | 1 шт. |
| 9 | Электромагнитный тормоз | - | 1 шт. |
| 10 | Трансформатор | Schneider (Франция) / Siemens (Германия) | 1 комп. |
| 11 | Ящик с установочным инструментом | - | 1 комп. |
| 12 | Оптические линейки (2 оси) | - | 1 комп. |
| 13 | Инструкция по эксплуатации | - | 1 шт. |
Дополнительные опции*
|
№ п/п |
Наименование | Примечание |
|---|---|---|
| 1 | Неподвижный люнет 50-200 мм | Включено в комплектацию |
| 2 | Подвижный люнет 18-100 мм | Включено в комплектацию |
| 3 | Защита токарного патрона, резцедержателя и ходового винта | Включено в комплектацию |
* в стандартную комплектацию не входят и заказываются дополнительно.
